Pin 번호 입력 하는 UDF

■ 소개

숫자 또는 텍스트 3D 각인 형상을 Paramter를 통해 변경 가능 합니다. UDF를 사용 하면 라이브러리 사용 가능 합니다.

• Parameter 값을 변경하여 Pin 번호 정의
• UDF를 이용 하여 배치

[ PIN 적용 ]



■ Extrude Text 사용 명령



[ Text 옵션 ]



1. Text > Use Parameter

   - Feature Parameter를 이용하여 텍스트 입력. 3D 모델에서 Parameter를 변경 하면 자동으로 텍스트 값이 변경 됩니다
   - 재질 파일을 설정 하면 3D 모델의 Parameter 가져올수 있습니다.



2. Alignment

   - 텍스트의 시작 위치를 조정 합니다. 수직, 수평의 위치를 정의 할수 있습니다.





3. Options > Aspect Rtio

   - 일정한 영역에 Text의 가로 길이를 입력한 비율로 조정 합니다





[ 텍스트 Extrude ]





■ Paramters 입력 위치

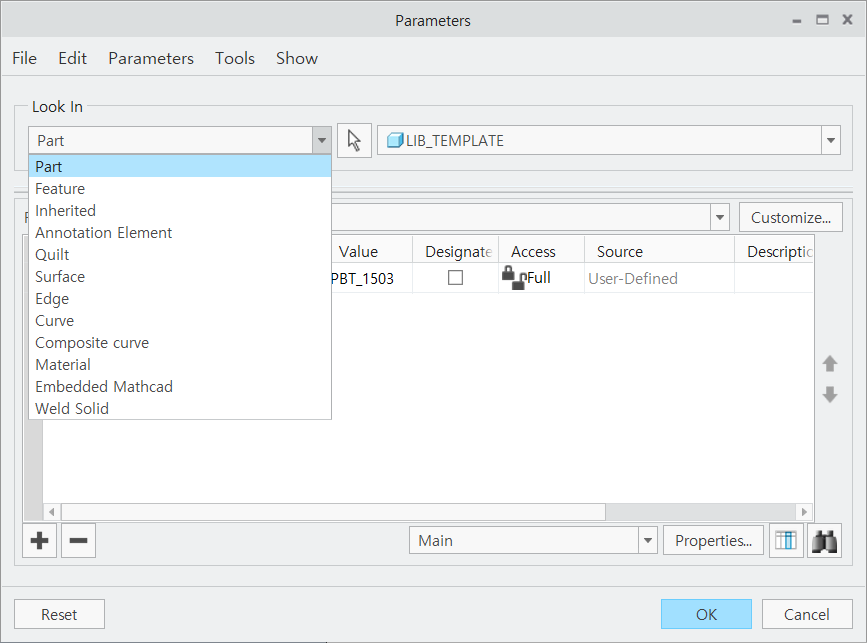

Creo는 다양한 요소에 Paramter를 입력 할수 있습니다. 서피스 또는 Edge에서 입력 할수 있습니다.

Pin 넘버 UDF는 Feature에 저장된  Paramter를 이용합니다



[ Parameter 저장 위치 ]







■ UDF 적용







[ UDF 배치 ]





Parameter 값이 있는 UDF를 3D 모델에 삽입 하면,  프로그램으로  UDF Parameter 값을 가져올수 있습니다.

변경된 내용을 자동으로 가져올수 있습니다
