부품 및 어셈블리 STEP File로 내보내기 정보



왜 STEP 파일 변환이 필요한가?



CATIA 및 SolidWorks와 같은 CAD 소프트웨어의 기본 CAD 파일 형식은 독점적이며 다른 독점 CAD 시스템으로 직접 변환하거나 변환 할 수 없습니다. STEP과 같은 중립 CAD 형식으로 내 보내면 다운 스트림 상호 운용성이 가능합니다.

더 중요한 것은 기업이 기존의 종이 기반 워크 플로우에서 벗어나 모델 기반 정의 로 이동함에 따라 STEP, 특히 AP 242가 부서, 공급 업체, 하청 업체 및 고객과 다운 스트림에서 CAD 상호 운용성을 위해 가장 널리 사용되는 파일 형식이었습니다.

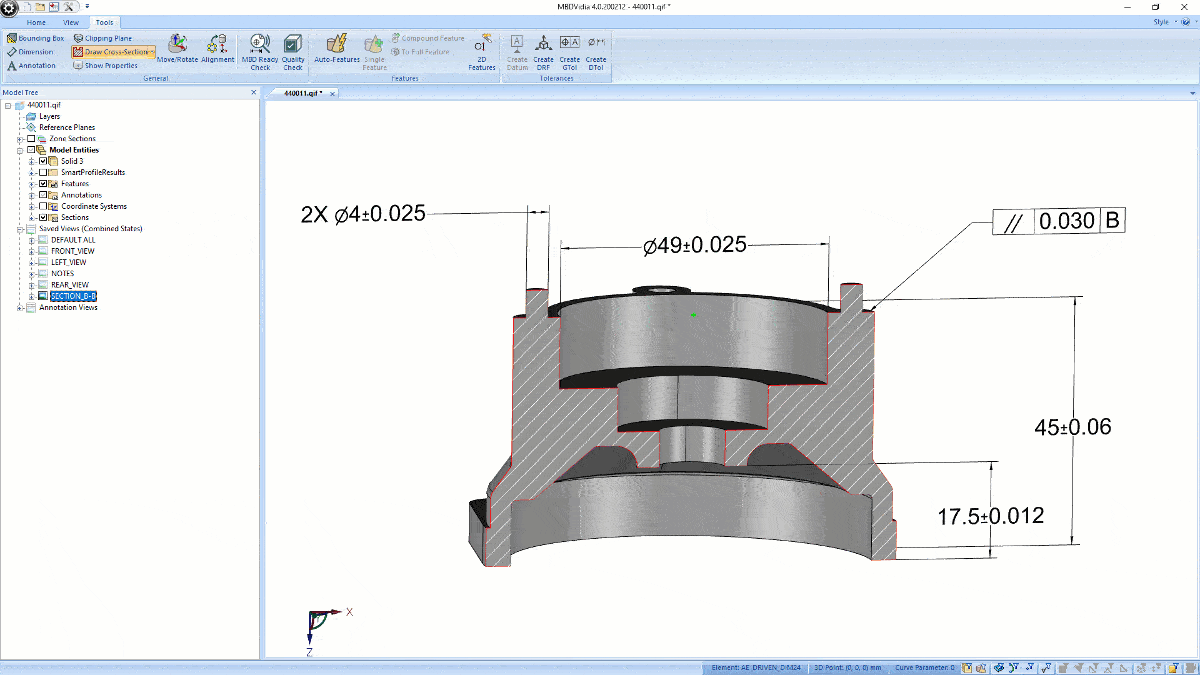

STEP AP 242에는 GD & T, BOM 및 기타 메타 노트 및 부품 또는 어셈블리를 측정하기위한 메모와 같은 PMI ( 제품 제조 정보 - Product manufacturing information) 도 포함됩니다 . 이제 단일 진실 소스에서 다양한 워크 플로우를 가져올 수 있습니다.



Step Fil Viewer



Best STEP File to Use: AP203, AP214, and AP242



Creo 에서 STEP 파일 변환 방법 정의



부품 및 어셈블리 모델을 STEP (Standard for the Exchange of Product Data) 형식으로 내보낼 수 있습니다.

STEP File 변환은 아래와 같은 프로토콜이 지원되며, Config.pro 파일에서 Step File 변환 프로토콜 설정 가능 합니다.

STEP 파일로 내보낼 때 step_export_format 구성 옵션을 다음 값 중 하나로 설정할 수 있습니다.

1. ap202_is
   - AP202IS STEP 애플리케이션 프로토콜 및 적합성 클래스를 사용하여 도면을 내보냅니다.
2. ap203_is (기본값)
   - STEP 애플리케이션 프로토콜 및 적합성 클래스를 사용하여 3D 모델을 내보내는 것입니다.
     이것은 3D 모드의 기본값입니다.ap203_is_ext
3. ap203_e2
   - AP203 Ed2 STEP 애플리케이션 프로토콜 및 적합성 클래스를 사용하여 3D 모델의 비기하학적 데이터를 내보냅니다. 비형상 데이터에는 재료 이름과 밀도, 사용자 정의 매개변수, 어셈블리의 하위 구성요소 수를 확인하기 위한 어셈블리 유효성 검사 속성이 포함됩니다.
4. ap209_dis
   -  AP209DIS STEP 애플리케이션 프로토콜 및 적합성을 사용하여 3D 모델을 내보냅니다. 설계 연구에 분석 패키지를 사용합니다. 모서리, 경계 조건, 구속조건, 하중, 메쉬 및 중간 평면을 내보내지 않습니다.
5. ap214_is
   - AP214IS STEP 애플리케이션 프로토콜 및 적합성 클래스를 사용하여 3D 모델을 내보냅니다. 비기하학적 데이터 및 그래픽 주석의 교환을 지원합니다. 비형상 데이터에는 재료 이름 및 밀도, 사용자 정의 매개변수, 형상 및 어셈블리 검증 속성이 포함됩니다. 어셈블리 유효성 검사 속성은 어셈블리의 자식 구성 요소 수를 확인합니다.
6. ap242



ap214_is, ap203_e2 및 ap242 STEP 프로토콜은 GD & T, 메모 및 기호와 같은 주석을 내 보냅니다.



1. 부품 모델 내보내기

부품 모델은 기본적으로있는 그대로 내보내집니다. 특히 디스플레이 데이터로 ap242 프로토콜로 내보낼 주석을 선택
하면 부품 모델이 테셀레이션 된 표현으로 내보내집니다.



2. 어셈블 모델 내보내기

어셈블리는 기본적으로 어셈블리의 모든 형상을 포함하는 단일 파일로 STEP 형식으로 내보내집니다. 그러나 어셈블리를 ap214_is, ap203_e2 및 ap242 프로토콜로 내보낼 때 부품 컴포넌트를 개별 파일로 사용하여 어셈블리 구조를 단일 파일로 내보내거나 어셈블리, 서브 어셈블리 컴포넌트 및 부품 컴포넌트를 개별 파일로 내보낼 수 있습니다.



기타

PMI (제품 제조 정보)의 그래픽 표현은 AP242 형식에 따라 내보내집니다.





What is PMI (Product Manufacturing Information)?





웹에서 STEP 파일 보기



https://pages.nist.gov/CAD-PMI-Testing/step-file-viewer.html

STEP File Viewer - Box assembly











config.pro



Creo Parametric Help Center

STEP Colors and Layers Support for STEP AP203 and AP214



Creo Parametric Help Center



---

Part List 프로그램에서 Top Assemble 파일을 1개의 STEP 파일로 변환 하기





1. 어셈블 파일 에서 불필요한 파일 제거 하기

    1) Rule 기반의 Simp Rap 사용

    2) 프로그램으로 Step File 생성

        - 타 CAD 시스템으로 File Open 테스트 : 단일 Part File Open 가능 테스트



2. 어셈블 파일 1개의 PART 파일로 저장 하기

    1) 조립 좌표계 이름 정의 - STEP_CSYS

    2) 조립을 위한 Datum Plane



3. 모자이크 처리

     1) Simp Rap 사용 방법

     2) UDF 방법 사용
