ToolBOX 프로그램 개발 - 라이브러리 관리

프로그램 이름을 "ToolBOX"로 정의



1. Assemble 메뉴



라이브러리 관리 - 사용자 프로그램

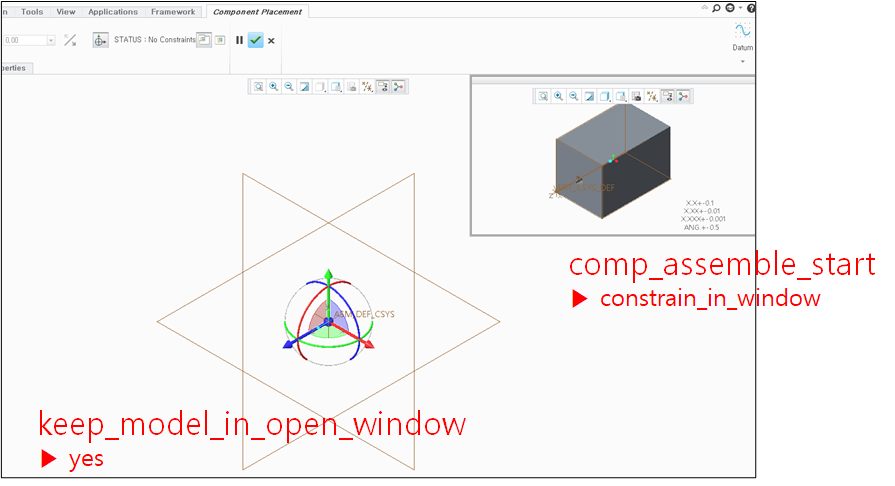

   " Assemble" 버튼은 Mapkey를 사용 한다. Creo 3.0 ~ Creo 6.0 까지 어셈블 메뉴는 동일하다

     config.pro 정의를 통해 별도의 Window에 표시 할수 있다. Main Window와 동시에 표시할 수 없다.





config.pro

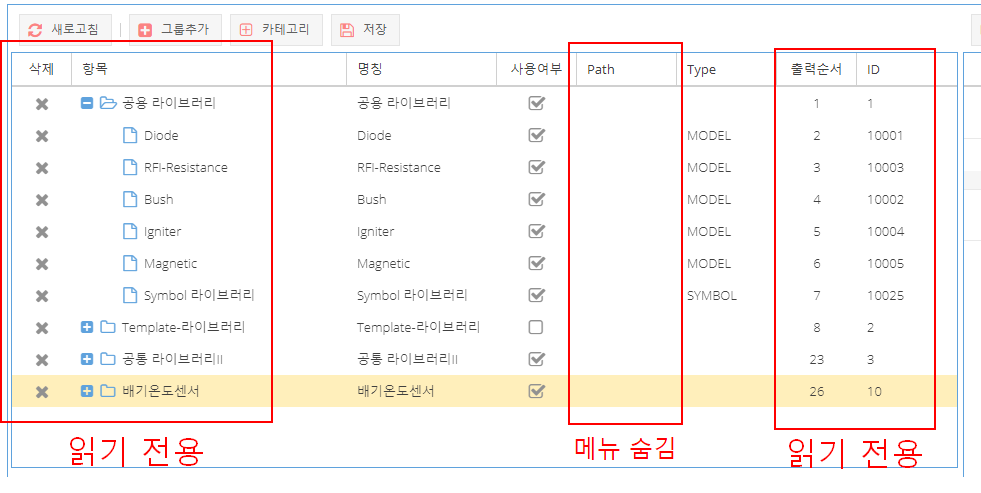

2. 그룹 및 카테고리



그룹 및 카테고리 설정



Path는 Creo의 Config.pro 파일에 정의 되어 있어야 한다. ToolBOX에서 정의 할수 없다.



1) 라이브러리 파일 관련 Config.pro

   ▶ search_path_flie   d:\ptc\creo_stds\configs\search.pro



search.pro 파일 설정 하기

2) Symbol 관련 Config.pro

    ▶pro_symbol_dir   s:\Eng\Pro_Files\creo_stds\symbols



3) UDF 관련 Config.pro

    ▶pro_group_dir   s:\Eng\Pro_Files\creo_stds\groups



Foundation Building > 시작 파일 설정 하기

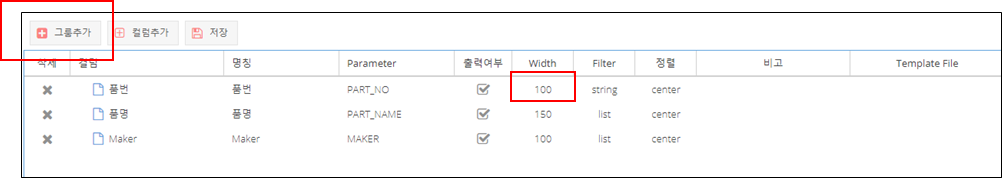

3. 라이브러리 항목 추가 / 삭제



• "그룹추가" 기능은 삭제 필요 -  Excel 파일 Import 기능 사용 불가.
• width 값이 "100"이면 글자수 "9"자리만 가능 하다

컬럼 항목 관리

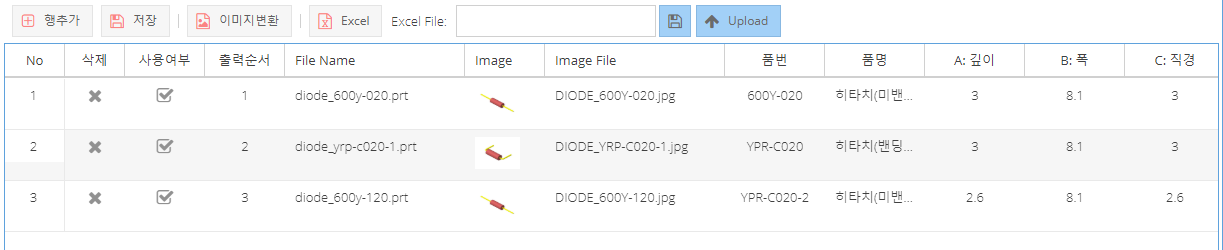

4. 라이브러리 추가 / 삭제



• "이미지 변환"을 위한 정의 필요.  이미지 변환 기능을 사용 하면 List에 있는 모든 파일 한번에 변환
   -> 변환된 이지미 파일 저장소 선택 기능 필요
• 컬럼 항목 관리의 "그룹 추가" 기능을 사용하면, 엑셀 파일 Import 사용 불가

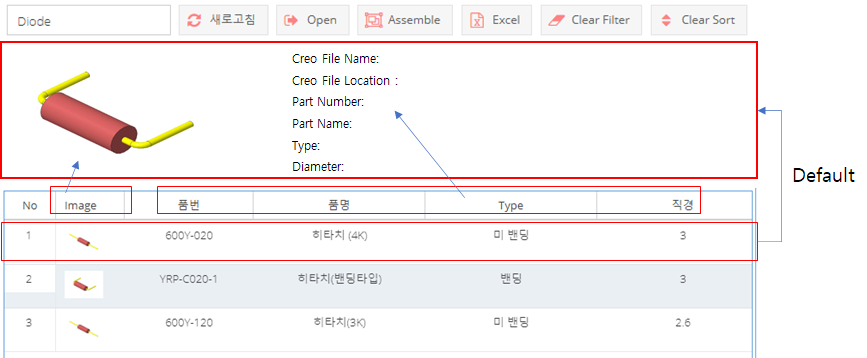

5. 화면 구성 컨셉



선택한 모델의 상세 내역을 보여주는 Pre View 영역을 표시한다.





Creo 파일 정보 : Creo Model의 Parameter 표시

1) Create Date

2) Creo File Name

3) Part Number

4) Part Name

5) Weight

6) Size

7) Designer

* 관리자 프로그램에서 CREO Parameter 값을 저장 하는 기능이 필요. 라이브러리의 속성은 내용 변경이 수시로 발생

하지 않음



* 이미지 변환 기능은 CREO Session에 Open 함으로,  Creo Model의 Parameter를 Creo 파일명을 key 값으로 데이터

  베이스에 저장. 표시하는 CREO Parameter는 하드 코딩으로 정의, 만일 모델에 필수 CREO Parameter가 없는경우

  이미지미 변환기능을 다시 시작 한다. CREO Parameter 입력은 Part Lits 프로그램을 활용 한다

---

ToolBOX 볼트 구조



VOLT는 네트웍 드라이브 또는 FTP 서버로 구성하고, 권한 설정을 통해 중복 데이터 설정을 방지 한다.

FPT 서버는 Window 또는 NAS 시스템으로 구성 가능 하다

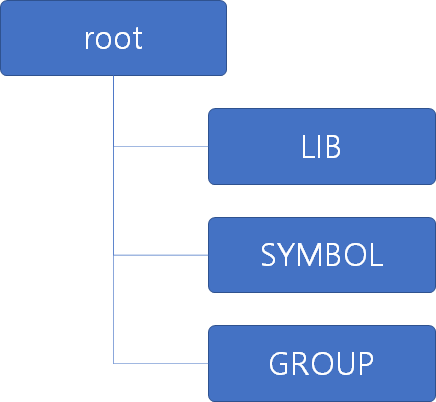

Level 1 폴더 구조



사용자 환경에 따라 LIB 폴더의 SUB 폴더를 여러개 구성을할 수 있다. 수백개의 LIB 파일은 SUB 폴더를 구성하여

관리하는것이 편리 하다
