LAB) 간섭 체크 프로그램

CREO 어셈블 모델을 Session으로 가져오고, 모든 Part 파일들을 1대 1로 간섭 체크 하고, 간섭이 발생 하는 파일만

표시하는 프로그램을 개발 .

---

간섭 체크 프로그램 개발 사양서 내용



1. Skeleton 파트는 제외



2. Insert mold 부품 어셈블 파일에서 INSERT 파트는 매개변수 이름 "MOLD_TYPE"이 정의되고,  값은 "INSERT MOLD"라

   정의 한다. 라이브러리 공유 프로그램에서 "Insert  부품" 항목을 만들고, 값은 "INSERT MOLD"로 정의 한다



3.  2개의 Part가 선택되면 "Representation" 값은 "Master"로 정의 하고,  Simp Rep 이름을 "Interference0001"로 정의한

다.  Simp Rep 이름은  0001, 0002, 0003으로 증가 한다. 간섭이 발생하면 Simp Rep 이름은 존재 한다. 간섭이 발생 하

지 않으면 "삭제"한다.

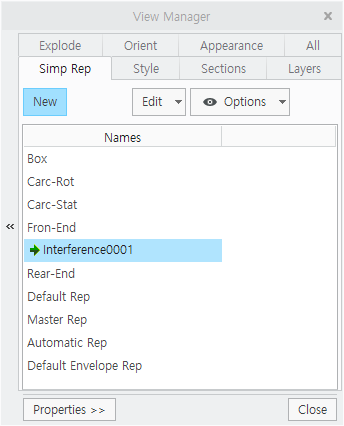

Simp Rep 간섭 체크



4. 간섭이 발생하는 2개의 부품만 화면을 캡처 하여 표시 해야 한다. Creo에서는 불가능 하다.




Creo 간섭체크



5. 간섭 결과는 저장 할수 없다. 엑셀 파일로 변환은 가능 하다.



화면 구성



First Part	Second Part	Interference View
"Image"	"Image"	"Image"
Creo File Name	Creo File Name	Interference Value
"Image"	"Image"	"Image"
Creo File Name	Creo File Name	Interference Value
