빠르게 Ghost 파일 제거 하기 #2

□ Workspace  Ghost 파일 제거

Import 기능을 통해 PC에 저장된 Creo 모델을  Workspace로 가져 옵니다, 참조 오류가 발생한 Ghost 파일을 확인 합니다

필터 기능을 만들어 Ghost 파일만 표시 할수 있습니다. Ghost 파일은 "Part" 파일 타입 부터 제거 해봅니다

---

□ screw-m5x20hex-w.prt 파일 제거 방법

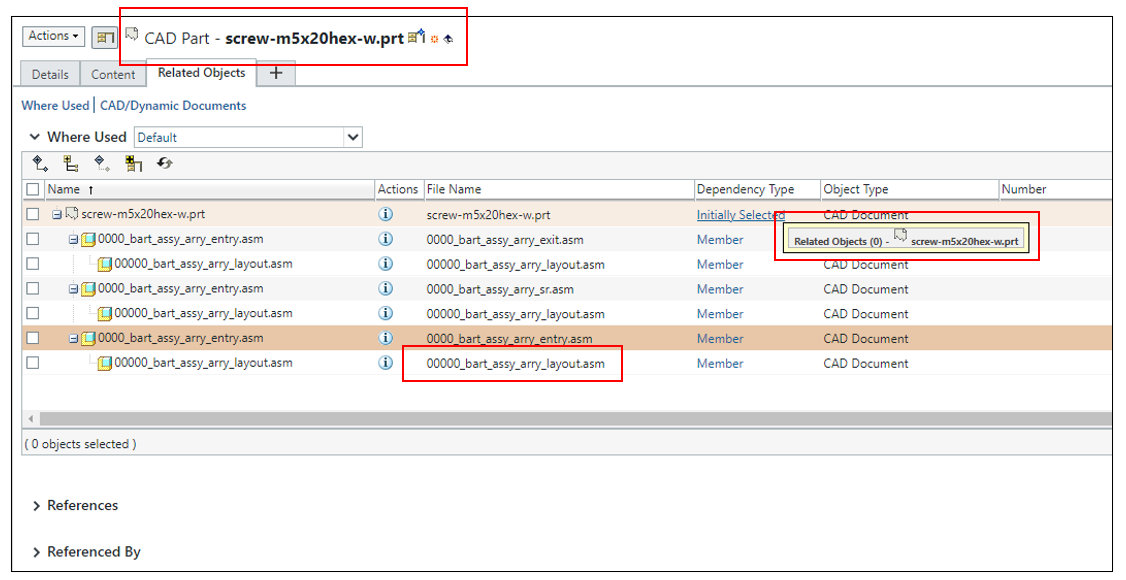

screw-m5x20hex-w.prt는 "0000_bart_assy_array_entry.asm" 파일에서 사용 중입니다.  Creo에서 "0000_bart_assy_array_entry.asm" 파일을 Open 합니다.

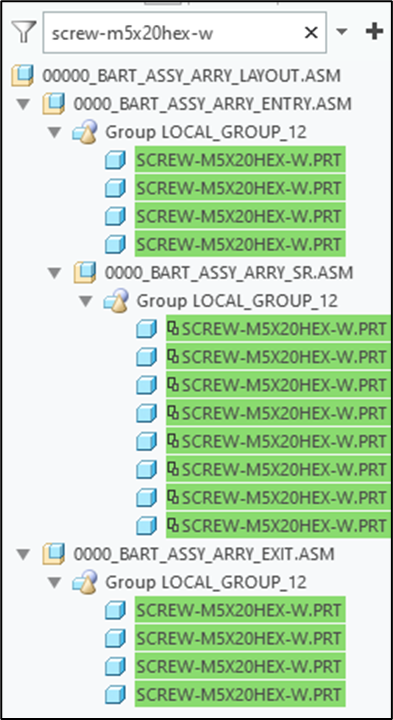

creo 모델 Tree에서 검색 기능을 사용하여 "screw-m5x20hex-w.prt" 검색합니다. "0000_bart_assy_array_sr.asm" 파일에서 조립을 확인 합니다.



다음과 같은 방법으로 Ghost 파일 제거 방법

1. "screw-m5x20hex-w.prt"를 open 합니다.
2. 새로운 Feature를 추가 하고, Save 합니다
3. 추가된  Feature를 제거 하고, Save 합니다

---

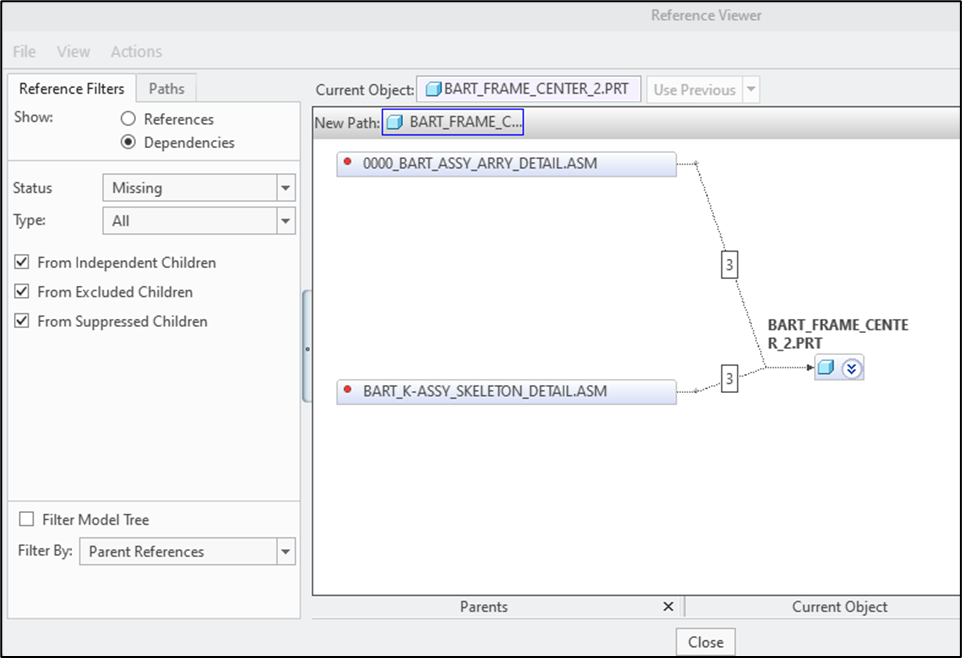

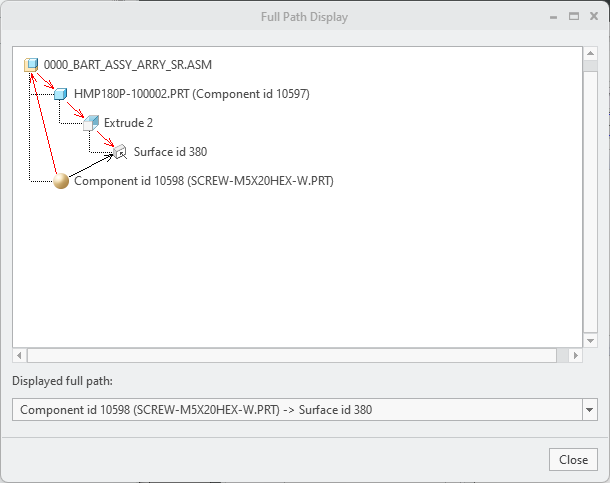

Reference Info 기능을 통해 다음과 같이 2개의 Part 파일에 종속되어 있음을 확인 하였습니다.

bart_frame_center_2.prt	hmp180p-100002.prt

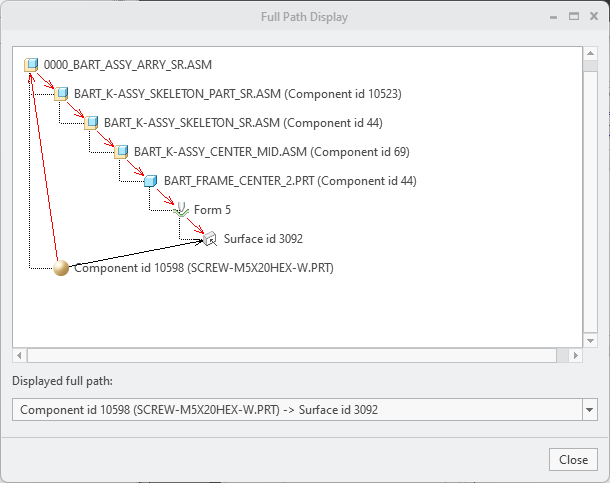

1. bart_frame_center_2.prt 참조 분석

Featrure들이 참조하는 모델들이 없는것을 확인 하였습니다

다음과 같은 Feature들에 오류가 있음을 확인 하였습니다.

0000_BART_ASSY_ARRY_DETAIL.ASM
Extruded Cut 7	Extruded Cut 13	Extrude 1(First Wall)

오류 내용은 아래와 같습니다.

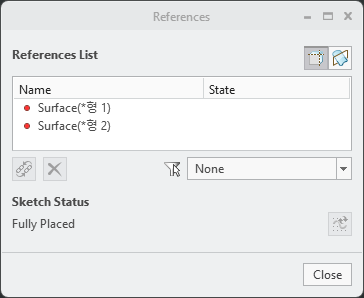

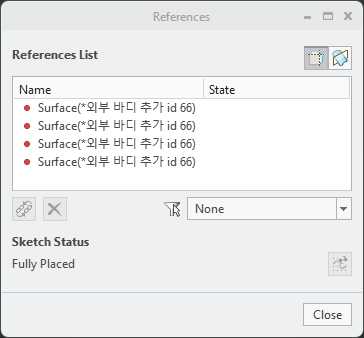

Extrude 1(First Wall)

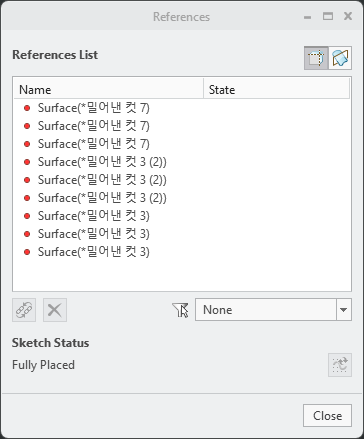

Extruded Cut 7
Extruded Cut 13



BART_K-ASSY_SKELETON_DETAIL.ASM
Extruded Cut 15	Extruded Cut 17	Extruded Cut 8

오류 내용은 아래와 같습니다.

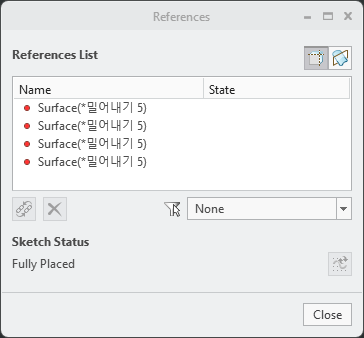

Extruded Cut 8
Extruded Cut 15
Extruded Cut 17

위 오류는 수동으로 참조 관계를 정의 해야 합니다. IFX 기능을 사용한다면, 보다 명확한 참조 관계를 만들수 있습니다

VBA 프로그램으로 어떤 Creo 모델이 참조관계 오류 인지와 오류가 발생한  Creo 모델의 어떤 Feature가 문제인지 자동으로 표시하는 프로그램이 있으면 참조 오류 해결 작업을 빠르게 할수 있습니다.
